SG2M系列多芯过孔连接器介绍
赛川电子SG1M SG2M SG3M 金属过孔连接器系统可在高达1000V 时达到 300A。适用于新能源汽⻋电机控制器、电机、电池、PDU等设备间的⾼压⼤电流 连接。
SG1M SG2M SG3M 连接器具有高机械强度、出色的振动和屏蔽性能、压接效率高，非常适合典型的高压电动汽车应用，例如电机、控制器、PDU 和电池之间的连接。
该系列包括单孔、2 孔和 3 孔连接器，为了获得最大的灵活性，铜或铝电缆可用于七种不同的电缆横截面。
SG2M系列多芯过孔连接器优势
SG2M系列产品为过孔式金属连接器，具有强度高、屏蔽性能优越、做线效率高等优点。
产品在做线过程中可实现波纹管装配，省去热缩管热缩工序，在整车装配端可实现⾼装配效率。
产品具有安装部位双层密封及线缆双侧密封结构，具有更高的防水等级及可靠性。
可以替代格兰头产品。
产品符合RoHS要求。

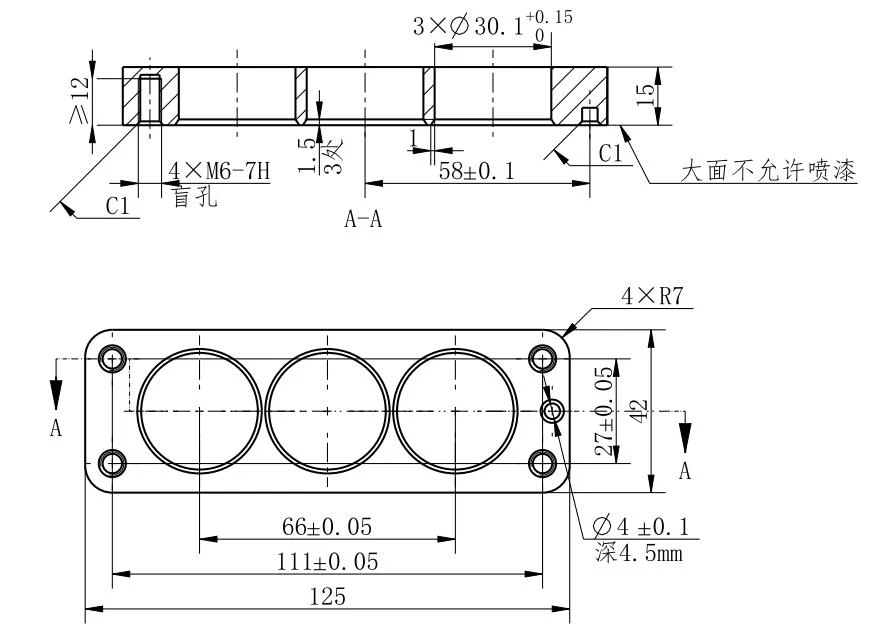

SG2M系列3芯过孔连接器尺寸
SG2M系列 300A过孔金属连接器参数
| 电气性能 | 额定电压 | 1000V |
| 耐电压 | 4000V | |
| 额定电流 | MAX 300A | |
| 绝缘电阻 | 5000MΩ | |
| 机械性能 | 孔数 | 2孔、3孔 |
| 拆装次数 | 50次 | |
| 适配线径 | 25mm²、35mm²、50mm²、70mm² | |
| 端接方式 | 压接 | |
| 振动等级 | QC/T 1067.1-2017 V3 | |
| 材质说明 | 外壳体 | 铝合金 |
| 屏蔽 | 铜合金 | |
| 注塑件 | PA66 | |
| 橡胶件 | 硅橡胶 | |
| 环境性能 | 温度等级 | -40℃~140℃ |
| 防护等级 | IP68、IP69K | |
| 盐雾等级 | 96h |
SG2M系列过孔连接器型号

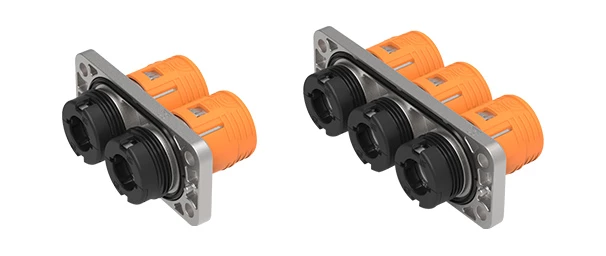

| 外形图（示例） | 型号 | 产品描述 | 适配线径 |
 | SG2M-21-70YPA | 2芯适配单芯70mm²屏蔽线，A键位 | φ19±0.3mm |
| SG2M-21-50YPA | 2芯适配单芯50mm²屏蔽线，A键位 | φ17.2±0.3mm | |
| SG2M-21-35YPA | 2芯适配单芯35mm²屏蔽线，A键位 | φ15±0.3mm | |
| SG2M-21-25YPA | 2芯适配单芯25mm²屏蔽线，A键位 | φ13.8±0.3mm | |
 | SG2M-31-70YPA | 3芯适配单芯70mm²屏蔽线，A键位 | φ19±0.3mm |
| SG2M-31-50YPA | 3芯适配单芯50mm²屏蔽线，A键位 | φ17.2±0.3mm | |
| SG2M-31-35YPA | 3芯适配单芯35mm²屏蔽线，A键位 | φ15±0.3mm | |
| SG2M-31-25YPA | 3芯适配单芯25mm²屏蔽线，A键位 | φ13.8±0.3mm |
获取样品
如果您对我们的产品感兴趣，请随时与我们电话联系18595798983或填写下面的留言表。我们的销售代表将在 24 小时内与您联系。
