赛川电子欧标直流充电插座IEC 62196-3测试报告

赛川电子研发生产的新能源汽车充电插座安装在电动汽车上。配合充电枪，可实现交直流充电功能。 产品符合欧洲和中国标准，符合RoHS要求。

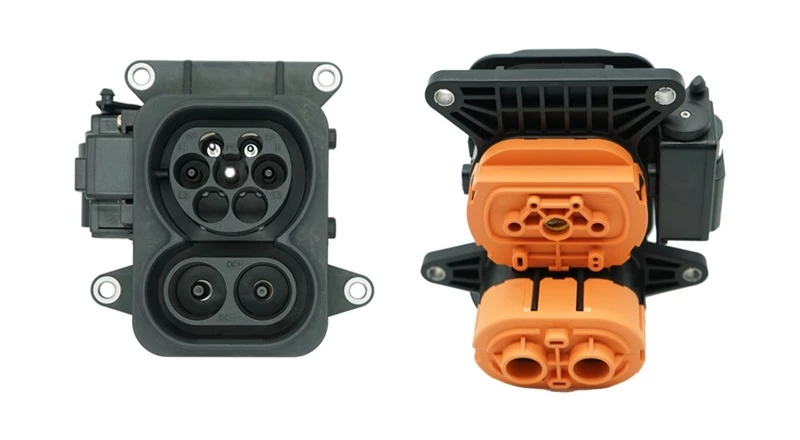

SCZ系列欧标直流充电插座，额定电压1000V，电流200A/250A，适用线缆70mm²/95mm²。

下面是我们欧标直流插座的IEC测试报告：

准备报告 :TUV南德认证检测（中国）有限公司上海分公司

申请人名称：郑州赛川电子科技有限公司

地址 : 郑州市国家高新技术产业开发区长春路11号

测试规范：

标准：IEC 62196-3:2014 用于与 IEC 62196-1:2014 结合使用

EN 62196-3:2014 与 EN 62196-1:2014 结合使用

测试程序：CE，TÜV 标志

非标准测试方法：N/A

测试报告表编号：IEC62196_3A

测试报告表发起人：VDE 测试和认证机构

TRF ：日期为 2016-01

版权所有 © 2016 IEC 电工设备和组件合格评定体系（IECEE 体系）。

测试项目说明: 电动汽车传导充电用车用插座

制造商：郑州赛川电子科技有限公司

型号/类型参考: SCZ-200A-1000V-EU

评级：200A 1000VDC

该产品满足 _ IEC 62169-1:2014、EN 62169-1:2014、IEC 62169-3:2014、EN 62169-3:2014 的要求

测试项目详情 : 配件类型

用于电动汽车传导充电的车辆入口

▪ 车辆入口： 是的

▪ 车辆连接器：无

- 极数 : 5(PP,PE,CP,DC+,DC-)

- 额定电流 : 200A

- 额定工作电压 : 1000V DC

- 防护等级 : IP55(未配合时) , IP44(配合时)

- 联锁设施（带/不带联锁）：带联锁

- 联锁类型（电气/机械）：机械

- 标准表 : 3-IVa

- 配置 : FF

- 终端类型 : 压接连接

完整报告下载：

SCZ-200A-1000V-EU IEC测试报告.pdf
